防松垫圈是如何达到防松效果的

2020-11-26

说到防松垫圈，可能很多人听名字就有所了解，那么大家是否了解防松垫圈是如何达到防松效果的吗?还不清楚的朋友来听听小编的介绍吧!

防松垫圈又名防松垫片、自锁垫圈、自锁垫片、DIN25201防松垫圈、双叠自锁防松垫圈等。各种机器及部件在连接装配中离不开紧固件，紧固件给机械工业带来了方便，但是，它有一个不可避免的弱点，即在剧烈震动中会自行松脱，致使部件或一台完整的设备损坏、解体甚至酿成事故。防松垫圈可以起到防止螺纹松动的作用，防松垫圈的品种很多，有蝶形垫圈，鞍形垫圈，弹簧垫圈,波形弹簧垫圈等等，通称防松垫圈。

以上这些类型的防松垫圈都是靠增加静态摩擦力来起到防松效果的，低震动，轻载，匀速的状态下防松效果可以满足企业需求。但在强震动，高载荷，快速运动状态下达不到完全防松效果，只是延长了螺母与螺栓自行松脱的时间。

为解决这一难题全球的科学家们又做了大量的试验和研究，最后突破常犯，打破以往利用加大“预紧力”和增强“摩擦力”来起到防松效果的方式，改为把“抬升张力”和“摩擦力”与“几何楔角”相结合的最新防松原理，这种原理不仅仅在垫圈中使用，还在螺母，螺栓中应用，从而解决了重工企业紧固件松动问题，也解决了安装的繁琐不需在参照拧入力矩及拧出力矩。

防松垫圈主要特征：

1、表面镀层依据美国材料试验标准 B633-98，不含有六价铬。

2、每批产品在经过热处理后都通过显微硬度测试。

3、可用于8.8级，10.9级，以及12.9级高强螺栓。

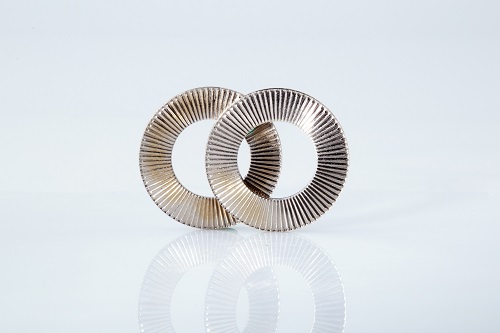

防松垫圈工作原理非常简单。它由两片垫圈组成。外侧是带有放射状凸纹面，而内侧为斜齿面。当装配时，内侧斜齿面间相对，外侧放射状凸纹面与两端接触面成咬合状态，当连接件受到振动，并使螺栓发生松动趋势时，仅仅允许两片垫圈内侧斜齿面间相对错动，产生抬升张力，从而达到100%的锁紧效果。其制锁原理符合军用标准。

防松原理：

1、锁垫圈安装很简单，只需将两片垫圈内侧斜齿面相对，置于螺母和连接材料之间即可，螺母外侧放射状凸纹锁垫圈金属连接材料。

2、螺母被拧紧后，垫圈外侧放射状凸纹面与两端接触面成咬合状态，且垫圈内侧斜齿面坡斜角度大于螺栓的螺纹角度。

3、当螺栓因机械振动而被拉长时，螺母就会随之旋转松动。而锁垫圈的外侧放射状凸纹面摩擦力大于内侧斜齿面间的摩擦力，从而在这个状态下，只允许内侧斜齿面间相对错动而产生抬升张力。 螺栓被拉长螺栓收缩。

4、当螺栓收缩时，垫圈的斜齿面会使螺母回到原来的位置。

5、锁垫圈仅适用于平坦且较光滑的金属表面。

6、如果连接材料为非金属材料，可将一个金属板固定在连接材料上，这样就可以使用锁垫圈了。

7、在安装锁垫圈时无需使用扭力扳手。

8、在安装或拆除锁垫圈时也可选择使用气动工具。
